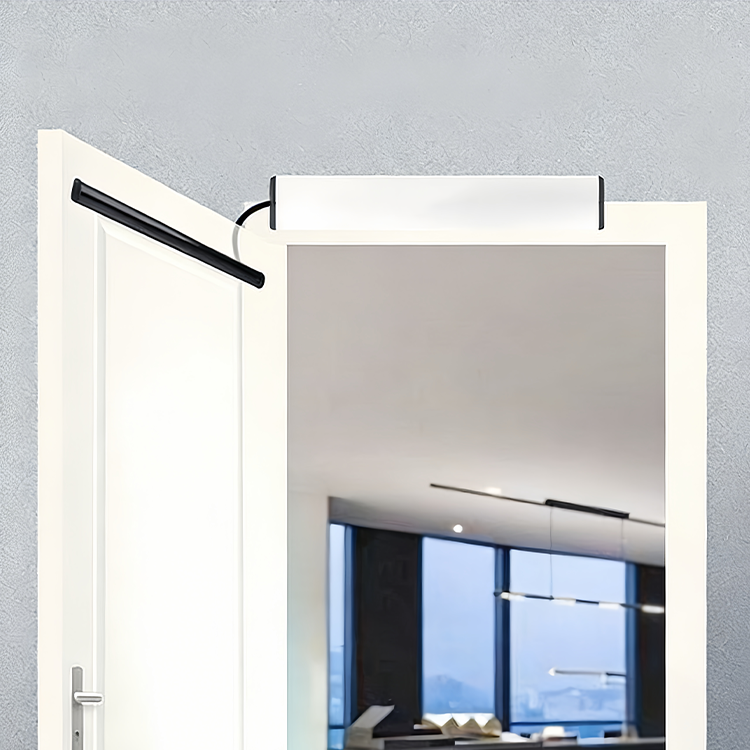

Cortina de seguridad láser para puerta automática – Detector infrarrojo de cuerpo humano contra atrapamiento

Este sensor de cortina de seguridad láser es un accesorio inteligente de seguridad antipinchamiento especialmente diseñado para diversas puertas, que emplea tecnología de detección TOF (tiempo de vuelo) y está equipado con un láser infrarrojo de clase I seguro para los ojos a 890 nm, capaz de detectar con precisión objetos en movimiento o estacionarios para lograr una protección antipinchamiento y anticoliciones en las puertas. El producto admite un ángulo de detección ajustable de 0 a 25° y un rango de escaneo ajustable en 7 niveles desde el suelo; cuenta de forma estándar con dos modos de funcionamiento —normal y estable— para resistir interferencias provenientes de entornos complejos, como polvo en suspensión o días lluviosos, y es compatible con una fuente de alimentación de corriente alterna/corriente continua de amplio rango de voltaje (12–30 V). Ofrece múltiples tamaños opcionales y soporta la conexión en paralelo de varias unidades, presenta una carcasa duradera de aleación de aluminio + ABS + PC y permite una instalación y puesta en marcha sencillas. Con ayuda de puntos rojos de posicionamiento para la calibración, es ampliamente aplicable a diversos tipos de puertas, como puertas automáticas y puertas industriales, brindando una protección integral de seguridad durante el funcionamiento de las puertas.

Productos
Datos Técnicos
Descargas

Descripción del Producto

1. Láser seguro para los ojos de Clase I, infrarrojo de 890 nm sin riesgo, seguro de usar

2. Tecnología principal TOF, respuesta ultrarrápida ≤50 ms, detección precisa de objetos en movimiento o estáticos

3. Fuerte protección contra pellizcos y colisiones: activa la protección de la puerta instantáneamente al detectar personas u objetos

4. Dos modos de funcionamiento conmutables libremente; el modo estable resiste el polvo flotante y la lluvia, adecuado para entornos complejos

5. Escaneo de 7 niveles + ángulo ajustable de 0 a 25°, calibración flexible a una altura superior a 20 cm del suelo

6. Punto rojo de posicionamiento como ayuda, autoaprendizaje con un solo clic para instalación y depuración, operación extremadamente sencilla

7. Soporte de amplio rango de voltaje: CA/CC de 12 a 30 V, compatible con todas las fuentes de alimentación de controladores de puertas

8. Conexión en paralelo de múltiples unidades, opciones de varios tamaños, adaptación a distintas especificaciones de puertas

9. Carcasa robusta de aleación de aluminio, funcionamiento en un amplio rango de temperaturas de -20 ℃ a 60 ℃, resistencia climática excepcional

10. Salida dual de relé (NO/NC), cableado flexible, compatibilidad perfecta con diversos sistemas de control de puertas

Autenticación

Cortina de seguridad láser para puertas automáticas: prueba de la función antiaplastamiento, sin más dedos atrapados

¡Este sensor láser de cortina antiaplastamiento maximiza la seguridad de su puerta automática! 🚪 Este vídeo real muestra la prueba de la función antiaplastamiento con una persona real: el sensor se instala con precisión en la puerta automática; tras iniciar su funcionamiento, cuando una persona... Este vídeo ofrece una presentación integral del sensor de cortina de luz de seguridad láser M-227L. Desde la estructura del producto, sus parámetros clave, su instalación y puesta a punto, hasta la resolución de averías y la integración con múltiples dispositivos, analiza exhaustivamente las funciones y el uso de este sensor industrial de detección de seguridad láser desde todos los ángulos. El vídeo muestra secuencialmente los componentes externos del producto y explica detalladamente los parámetros técnicos clave, como el principio de detección por tiempo de vuelo (TOF) y el láser infrarrojo de 890 nm.

Datos Técnicos

Principio de detección:	Tecnología de tiempo de vuelo (TOF)
Medio luminoso:	láser infrarrojo de 890 nm
Categoría del láser:	Láser seguro para los ojos de Clase I
Diámetro de detección:	puntos luminosos de 100 mm (altura de 2,8 metros)
Tiempo de reacción de detección:	50 ms
Rango de detección:	a más de 20 cm del suelo
Ángulo de detección:	ajustable de 0 a 25°
Altura de instalación (máx.):	5 m (posición fija), 3,5 m (hoja de puerta móvil)
Temperatura de Trabajo:	-20°C~60°C
Voltaje de trabajo:	AC/DC 12-30V
Corriente de espera:	50 mA (alimentación de 12 V)
Corriente de Acción:	90 mA (alimentación de 12 V)
Salida de señal:	Relé NA o NC
Modo de activación:	En movimiento o estacionario
Instrucciones de funcionamiento:	Indicador LED: en espera: AZUL, durante la detección: ROJO

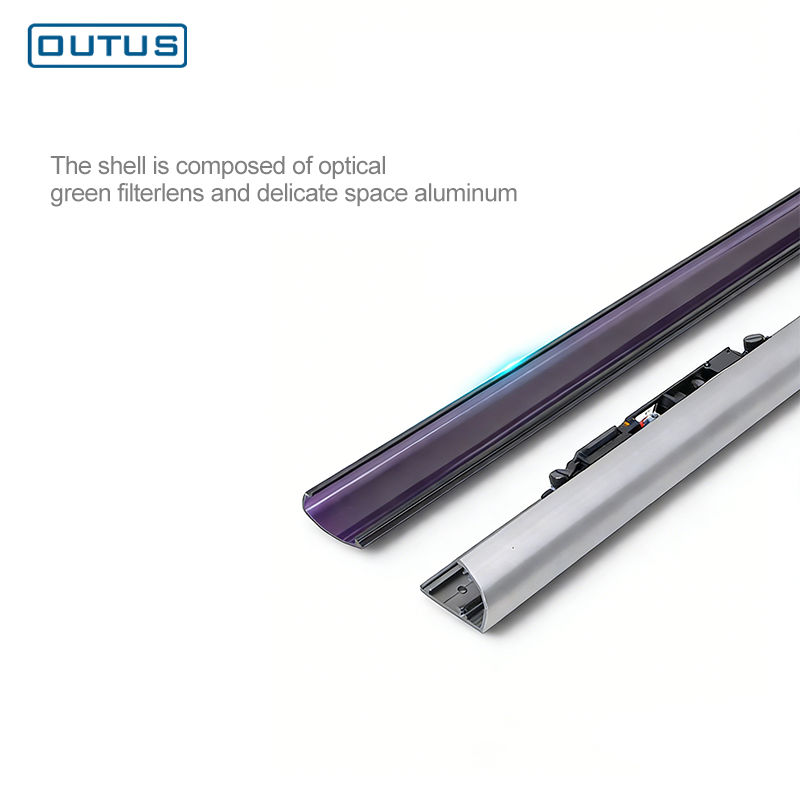

Material de la carcasa:	Aleación de aluminio, ABS, PC

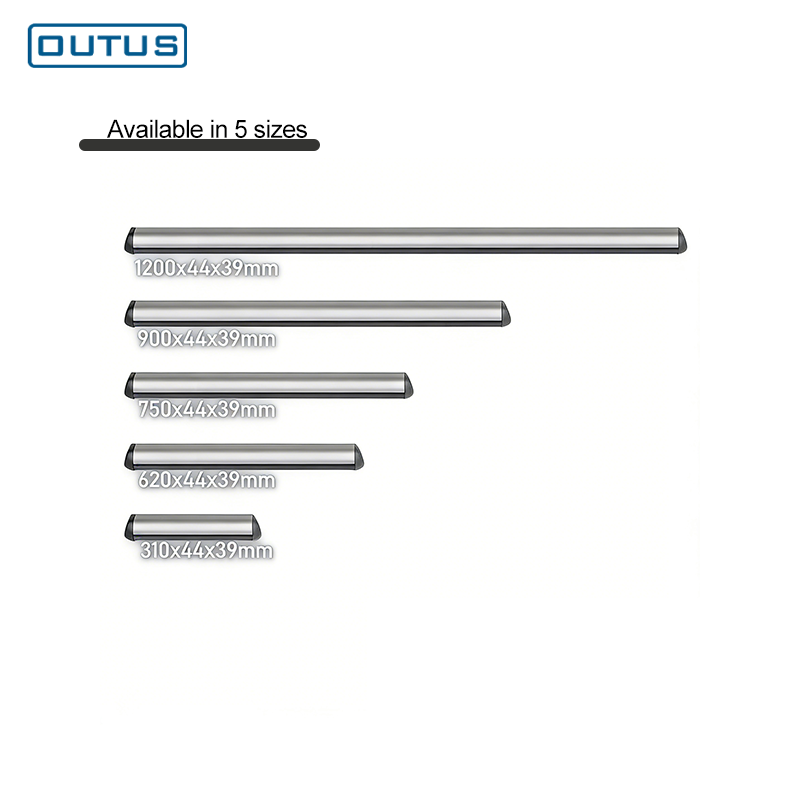

Dimensiones del sensor:	310x31x20 mm, 620x31x20 mm, 750x31x20 mm, 900x31x20 mm, 1200x31x20 mm (opcional)
